產品特點
n 輸出脈沖頻率可調
n 輸出脈沖幅值可調
n 輸出接地點靈活可調,可輸出不同電壓等級負電位
n 可輸出帶直流偏置電壓的差分電壓
n 脈沖的開關速度在納秒級
n 安全可靠的系統限流設計
n 內置完備精確的測量功能
n 配備遠程調試監控軟件
n 具有完備的測量功能
n 具有完備的保護功能
產品介紹

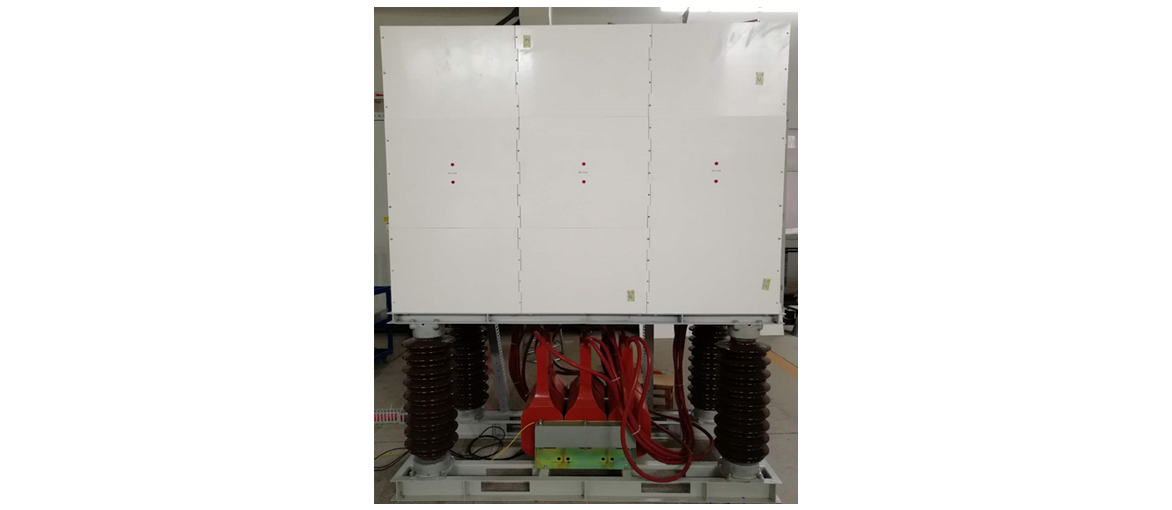

本產品是一種輸出頻率和電壓可調的0～50kHz寬頻絕緣耐壓測試儀?？赡M高頻高壓波形,測試絕緣材料在該高壓和頻率下是否達到了絕緣條件?？捎糜诓煌l率和電壓的絕緣耐壓測試。該產品的輸入電源采用市電三相380V/50Hz,主電路拓?fù)洳捎肁C/DC/DC電路拓?fù)浣Y(jié)構.控制方面, 采用 DSP+FPGA構架。對外 AD 與 DA 精度均為 14 位，20M 采樣速度。FPGA 實現 PI 運算與脈沖生成，PI 運算周期為 0.5us，IGBT 脈寬精度為 10ns.同時,具有完備的保護功能, IGBT 過流、 IGBT 過溫、直流過流、直流過壓、裝置輸出過流、裝置電壓輸出過壓、控制系統故障、變壓器過熱、輸入過流／過壓等。
技術參數
類別 | 項目 | 規格需求 |
交流輸入 | 工作電壓范圍 | AC 380V±15% 或其他電壓等級 |
工作頻率范圍 | 50/60±10%Hz |
接線方式 | 3P+PE |
直流輸出 | 電壓范圍 | DC 0-30kV，500V 左右步進。 輸出：0～﹢30kV、0～-30kV、±15kV； 最大外部偏置電壓：40kV。 （上述參數可根據用戶要求定制） |
電流范圍 | ≤200mA |
頻率范圍 | DC- 50kHz |
整機輸出電壓上升時間 | 1-3us |
整機輸出電壓下降時間 | 1-10us |
功率 | ≤10kW |
整機性能 | 負載模式 | CC、CV 輸出模式 |
限流功能 | 0~Imax |
限壓功能 | 0~Vmax |
保護功能 | OCP、OVP、OTP、短路保護 |
轉換效率 | ≥90% |
整機噪音 | 不大于 75dB |
操作方式 | 程控接口 | 485/LAN/光纖（可選） |
手動操作 | 觸摸屏或上位機 |
使用環境 | 絕緣電抗 | ≥DC1000V 20MΩ |
耐壓絕緣 | 絕緣電壓由最高輸出電壓決定 |
冷卻裝置 | 強迫風冷 |
工作溫度 | -10℃ ~ 45℃ |
相對濕度 | 0~90%(非凝結狀態) |
海拔高度 | 1500m 以下 |
單元調制工作下電壓超調 | 小于 2% |
單元調制工作下脈沖上升時間 | ≤1us |
單元調制工作下脈沖下降時間 | ≤5us |
單元單脈沖工作下脈沖上升時間 | 可調節，最小 1 us |
單元單次脈沖輸出穩定度 | 優于 0.5% |
單元保護時間（電流關斷時間） | 小于 10μs |
單元調制工作下電流前后沿過沖 | 不大于電源額定電流 50% |
擊穿電流預警保護 | 在 0.2A 以內設定 |
