主要特點：
n 模擬交流電源，單相或三相可選，模擬單相或三相交流電網
n 模擬交流負載，單相或三相可選
n 模擬直流電源，模擬光伏陣列，模擬電池，模擬直流電網等
n 模擬直流負載，模擬電池的充放電負載
產品介紹

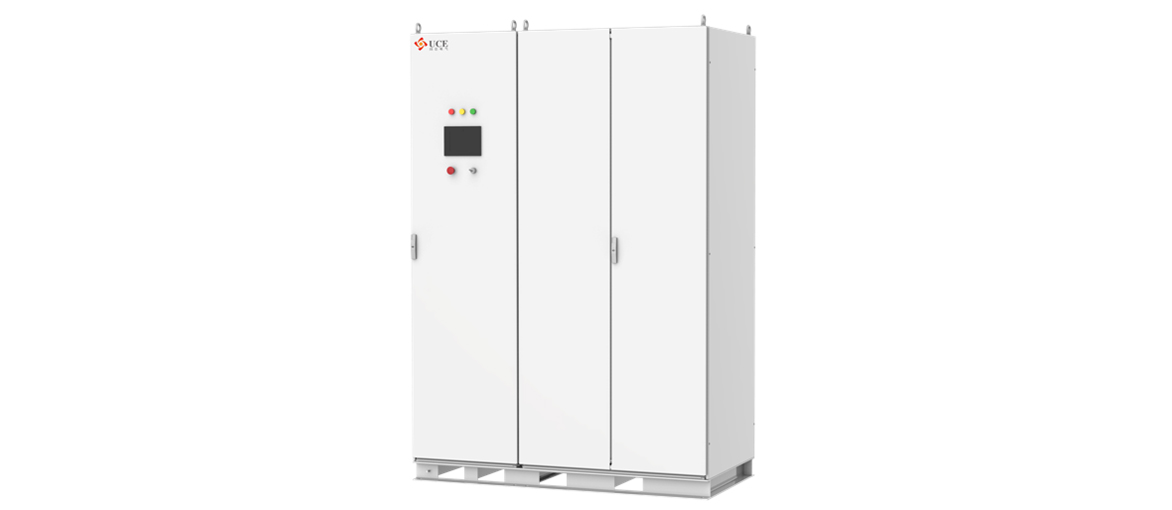

１、GDSL系列交直流電源/負載包含0-30KVA至0~180KVA的多個功率范圍的型號，使用先進的PWM技術，將0-180KVA的功率輸 出集成在一個尺寸僅600~1200mm寬，1800mmB , 600mm深的機柜當中；同時提供RS232, RS485,CAN,Ethernet等多種 通訊接口，方便用戶進行自動化測試。
２、GDSL系列交直流電源/負載模擬交流電網時，能夠模擬電壓跌落、電壓閃變、頻率波動、三相不平衡以及電壓畸變等常見電網現象，還能夠橫擬電子孤?和實際電網容置及線路阻抗。
３、模擬交流負載時，能夠模擬交流負載的突加和突卸，模擬交流負載的波動、模擬交流負載短路，模擬諧波負載，模擬三相不平衡負載等。
４、模擬直流電源時，能夠模擬直流電壓跌落和升高、模擬直流線路阻抗、模擬直流間斷，模擬光伏的ＩＶ曲線等。
５、模擬直流負載時，能夠模擬直流負載的突加和突卸、模擬直流負載的波動和紋波、模擬直流雙向負載等。
規格參數
輸入?yún)?shù) | GDSL30 | GDSL45 | GDSL60 | GDSL90 | GDSL120 | GDSL180 |
線電壓 | (3相,3線+地線(PE))380VLL±10% |
線電流(@342V L-L) | 50A | 75A | 100A | 150A | 200A | 300A |
頻率 | 45~55Hz |
效率 | 不低于90% |
功率因數 | 0.95 |
輸出參數 | GDSL30 | GDSL45 | GDSL60 | GDSL90 | GDSL120 | GDSL180 |
功率 | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA |
電壓 |
范圍(L-N) | 0~312Vac |
分辨率 | 0.1V |
精度 | 0.1% |
總諧波失真 | ＜0.2%(純阻性負載) |
負載調整率 | 0.2%FS |
電壓調整率 | 0.1%(輸入線電壓變化10%) |
電流 |
穩態電流/每相 | 32A | 48A | 64A | 96A | 128A | 192A |
峰值因數 | 2:1 |
分辨率 | 0.1A |
頻率 |
范圍 | DC，45Hz~65Hz |
分辨率 | 0.01Hz |
精度 | ±0.05% |
相位(3相模式) |
范圍 | 相位B/C相對于A有0.0~360.0°的偏角 |
精度 | ＜1.2°(@50Hz) |
其它 |
諧波及間諧波編輯 | 最高50次（后置變壓器最高25次） |
保護 | 過流 過溫 過載 短路 |
冷卻方式 | 強迫風冷 |
噪音 | 65dB |
運行環境 | 0~40℃ 20~80%RH(無凝露) |
