主要特點
n 提供20kW至1000kW多個功率等級
n 具備CC/CV/CP三種設置可調功能
n 模擬光伏電池陣列的電流電壓輸出特性
n 兼顧逆變器的短路試驗，提供短路試驗時的大電流輸出
n 具有限流功能，兼顧儲能逆變器的檢測試驗等
n 高速最大功率點跟蹤（MPPT）
n I-V曲線分辨率高，具備EN50530測試靜態MPPT功能
n 采集和測量功能
n 可通過并聯實現更高功率等級
n 可根據用戶要求定制化開發
產品應用

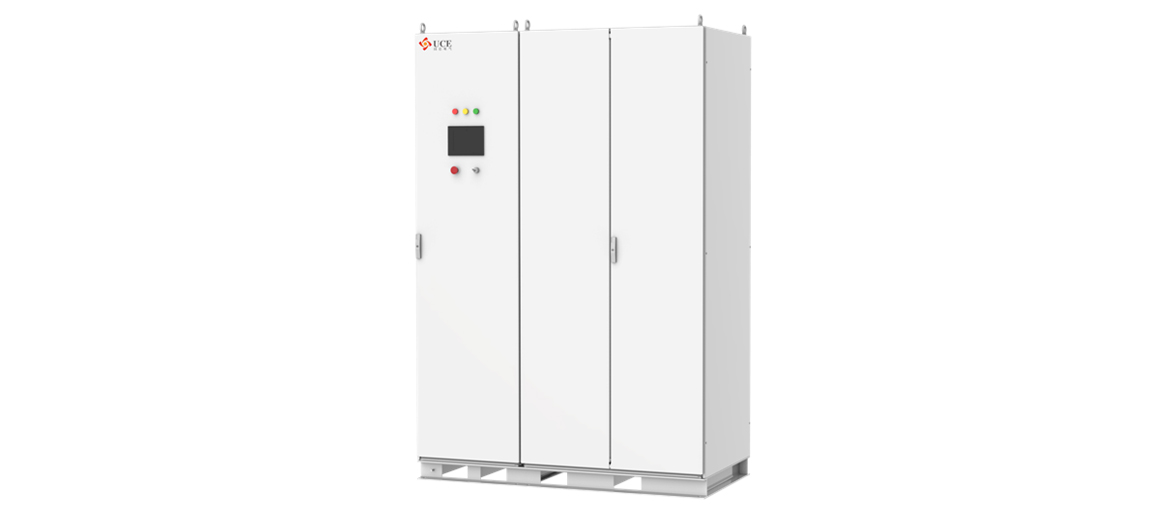

PVS系列光伏模擬器包含0~20KW至0-200KW的多個功率范圍的型號，使用先進的PWM技術，將0~200KW的功率輸出集成在一個尺寸僅為600~1200寬，1800mm高，600mm深的機柜當中；同時提供RS232, RS485, CAN, Ethernet等多種通訊接口，方便用戶進行自動化測試。
PVS系列光伏模擬器采用IGBT脈沖整流器，埔入諧波電流小，功率因數高，適用于并網逆變器的襝測試驗。
PVS系列光伏模擬器擬各種太陽能陣列輸出曲線，包括不同溫度和光照下的I-V曲線以及電池板被遮罩情況下的I-V曲線。能夠測試靜態和動態條件下的MPPT工作點，并且實時顯示在軟件界面上。
PVS系列光伏模擬器配置強大的圖形化軟件，實時測量監控輸出參數，完全滿足EN50530, CGC/GF004等測試標準的要求。 并且可設置不同的工況，方便用戶進行自動測試，提高測試效率。
功能強大的圖形化軟件
n 通過UocUsc Ump Imp 的設置即可方便的實現I-V曲線的生成
n 可存儲多條不同參數的I-V曲線，可任意設定每條I-V曲線的執行時間
n 可通過上位機存入1024個點
n 可任意編輯遮罩下的I-V曲線
靜態MPPT測試
可在此界面內打開編輯好的I-V曲線（依據EN50530）,驗證光伏逆變器的靜態最大功率追蹤點（MPPT）效能，并實時的追蹤狀態（通過點的方式）顯示在主界面中。
通過填充因子可模擬多種太陽能電池的輸出特性
動態MPPT測試
可在此界面內打開編輯好的動態I-V曲線（依據EN50530），驗證光伏逆變器的動態最大功率追蹤點（MPPT）效能，并實時的將追蹤狀態（通過點的方式）顯示在主界面中。
光伏陣列模擬器動態曲線操作界面（10%-50%PDCn測試）光伏陣列模擬器動態曲線操作界面（30%-100%PDCn測試）
光伏陣列模擬器動態曲線操作界面（SLOW開關機測試）
遮罩下I-V曲線測試
用戶可將編輯好的I-V曲線數據保存通過上位機導入到機器內，每條I-V曲線由1024個點的組成，每個點由電壓和電流組成。利用此功能用戶可方便編輯各種曲線，例如有遮罩下的I-V曲線，此功能可測試光伏逆變器的遮罩下的I-V曲線追蹤情況。
規格參數
在訂購時，請指定輸入電壓（L-L）的設置
-280 | 針對208V±10%線電壓，4線制輸入配置 |
-230 | 針對230V±10%線電壓，4線制輸入配置 |
-380 | 針對230V±10%線電壓，4線制輸入配置 |
-400 | 針對400V±10%線電壓，4線制輸入配置 |
-480 | 針對480V±10%線電壓，4線制輸入配置 |
選項
-CAN | CAN總線接口 |
-LAN | 以太網程控接口 |
-M | 內置的測試功能 |
-V1500 | Voc電壓范圍0~1500Vdc |
規格如有變更，恕不另行通知
*參數測試條件為：環境溫度范圍25℃±5℃
*高功率請聯系工廠
