產品介紹
MW級電網擾動模擬程控交流源用于模擬產生電網電壓偏差、頻率偏差、三相電壓不平衡、電壓波動及閃變、頻率波動、電網諧波及間諧波等電網擾動，并可模擬電網故障產生電壓跌落和升高，可分別用于電壓適應性測試、頻率適應性測試、不平衡適應性測試、閃變適應性測試、諧波適應性測試、間諧波適應性測試、虛擬同步機功能測試，以及高/低電壓穿越等，可同時滿足試驗室測試及電站現場的移動測試需求。
主要特點
n 產品功率器件采用IGBT,控制上采用PWM脈寬調制方式
n 具備電壓幅值調節功能, 具備單相/兩相/三相調節功能，能模擬三相電壓、相間電壓和單相電壓跌落和升高
n 具備負序電壓輸出控制功能，電壓幅值和相位獨立可調，輸出三相不平衡電壓滿足GB/T 15543的要求
n 具備輸出頻率調節能力，控制系統可自動輸出一路低壓觸發信號，可實現與主電電氣隔離
n 提供諧波電壓適應性測試界面，可模擬電網產生諧波輸出，可設置總電壓諧波，不同次數諧波或不同次數諧波組合輸出
n 提供間諧波電壓適應性測試界面，可模擬電網產生不同次數間諧波輸出.同時具備掃頻功能.
n 提供電壓閃變適應性測試界面,電壓閃變值應滿足GB/T 12326的要求，能夠設置短時閃變值Pst，閃變時間可設.
n 具備輸出過欠電壓、過電流、過載、輸入過欠壓、過高溫、短路，瞬間斷電等自我保護功能，并能鎖定故障，發出告警，顯示故障.
n 具備四象限運行功能，能量可雙向流動，具備四象限運行功能，可在電源和負載狀態間快速切換
n 帶隔離變壓器，輸出與電網電氣隔離
n 符合電子、電工行業對工業環境用電源設備EMC測試要求，含抗擾度和發射要求
n 能夠外接星三角隔離變壓器
n 具備旁路功能,能夠根據客戶需要旁路掉測試設備.
n 完備的數據測量功能
n 具備人機交互界面
技術參數
項目 | 技術參數 |
輸入技術參數 | *額定工作電壓 | AC35/10kV±10% |
*工作頻率范圍 | 50/60Hz±2.5Hz |
向電網注入電流諧波 | ≤5%(1MVA~15MVA) |
功率因數 | ≥0.99(50%額定功率以上) |
≥0.90（20%-50%額定功率） |
輸出技術參數 | *輸出穩態電壓范圍 | 1）28kV～38.5kV(35kV電壓等級)
2）8kV～11kV(10kV電壓等級) |
*輸出暫態電壓范圍 | 不小于0~130%UN (UN含額定電壓：35kV和10kV)； |
*輸出電流范圍 | 1）0～247A/相(35kV電壓等級)
2）0～866A/相(10kV電壓等級) |
*額定輸出容量 | 1MVA~15MVA |
*輸出頻率范圍 | 45Hz~66Hz |
輸出電壓偏差 | ＜1%UN(測試熱穩定后2小時設備輸出電壓有效值偏差) |
輸出頻率偏差 | ≤0.01Hz |
輸出三相電壓不平衡度 | ≤0.2% |
三相相角誤差 | ≤0.5° |
輸出電壓諧波 | 輸出電壓總諧波（THD）≤1%（空載）；分次諧波小于GB/T 14549諧波允許值的50% |
輸出功率因數 | ≥0.99(阻性負載時)；-0.99~+0.99（非阻性負載時） |
交流輸出電壓直流分量范圍要求 | ＜0.2% |
電壓階躍響應調節時間 | ＜20ms（最快10ms） |
電源調整率 | ≤1%（電源輸入在±10%范圍內波動時，負載輸出的穩壓精度值） |
負載穩壓率 | ±1%(阻性負載) |
負載階躍響應調節時間 | ＜20ms |
*交流輸出過載能力 | 110％：1min；120％～140％：反時限；140％：立即保護 |
波峰因數 | 不小于2:1 |
其它 | 工作環境 | 工作環境溫度范圍：-25℃～45℃ 濕度范圍：0～95%RH，無凝露 海拔: 0~1500m（1500m以上可特殊定制） |
冷卻方式 | 水冷 |

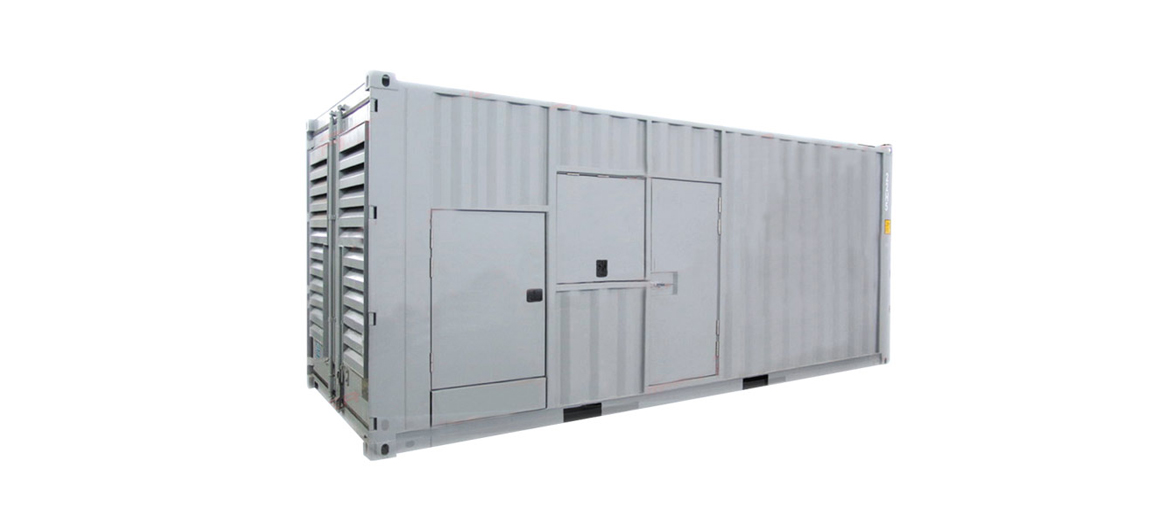

結構形式 | 戶外移動集裝箱式,戶內柜體式 |
噪聲 | ≤85dB（集裝箱外3米處均值，額定功率下）； ≤75dB（集裝箱外1米處均值，3MW額定功率下） |
防護等級 | 集裝箱式:IP54；戶內試驗設備:IP20 |
通訊接口 | 光纖/網線/WIFI |
注:其中*號標注條目為可根據客戶要求定制
