主要特點
n 提供30kVA至180kVA多個功率等級
n 三相電壓獨立可調
n 序列編程，設定不同電壓、頻率時長的步驟
n 支持能量雙向電流流動
n 完成低電壓穿越試驗
n 具有同步觸發功能
n 可模擬電子孤島裝置代替?zhèn)鹘y(tǒng)孤島裝置
n 可模擬電網線路阻抗和并網變壓器阻抗
n 可定制更高功率等級至3MVA
產品介紹

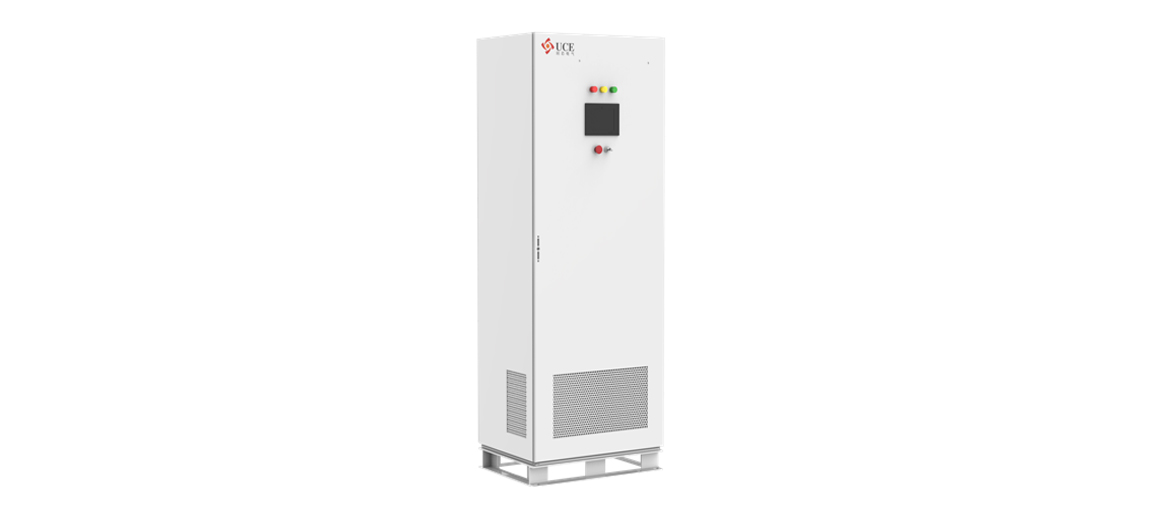

GS系列雙向程控交流電源包含0-30KVA至0~180KVA的多個功率范圍的型號，使用先進的PWM技術，將0-180KVA的功率輸 出集成在一個尺寸僅600~1200mm寬，1800mmB , 600mm深的機柜當中；同時提供RS232, RS485,CAN,Ethernet等多種 通訊接口，方便用戶進行自動化測試。
GS系列交流源是一款高性能、多功能的電網模擬器，能夠模擬電壓跌落、頻率偏移、三相不平衡以及電壓畸變等常見電網現象，還能夠橫擬電子孤?和實際電網容置及線路阻抗。
1) 輸出三相對稱、具有額定幅值和頻率的正弦電壓。
2) 模擬電網電壓跌落和電壓變動功能。輸出電壓可以在任意時刻跌落和恢復，跌落深度和持續時間可以根據測試要求自甶設定，對于不平衡跌落，每一相的跌落深度可以任意設定。
3) 橫擬電網電壓頻率偏移功率，可以實現電壓頻率的突變和漸變，對于頻率突變，要求在任意時刻對于頻率的漸變情況，漸變時間可設，頻率變化后的持續時間可以自由設定。
4) 橫擬電網電壓三相不平衡的功能。能夠輸出包含負序分量的電壓，其中負序分量和零序分量可以自由設定.
5) 模擬電網電壓包含諧波的功能。能夠輸出在基波基礎上的疊加諧波和間諧波的電壓波形，疊加諧波的次數、諧波幅值、諧波與基波間的相位可根據測試需要設定，并且可以同時疊加多次諧波和間諧波.
1) 具有同步觸發功能，可方便精準的進行低電壓穿越試驗。
1) 電子孤島選項
電子孤島選項采用了實時控制技術，可以實時檢測光伏逆變器輸出的有功和無功，并實時計算出需要的模擬負載電阻、電感和電容，在接收到孤島負載啟動命令后，以最后一刻計算出的負載參數值，作為孤島負載參數，這樣就可以按照試驗中要求的負載匹配各種工況做孤島檢測實驗，十幾秒鐘就可完成一個點的測試。
2) 阻抗模擬選項
阻抗模擬選項為用戶提供一個電網線路阻抗和并網變壓器的阻抗等效模型，當需要模擬不同的電網線路和變壓器時，根據相應線路和變壓器參數進行設定。
規格參數
輸入?yún)?shù) | GS30 | GS45 | GS60 | GS90 | GS120 | GS180 |
線電壓 | (3相,3線+地線(PE))380VLL±10% |
線電流(@342V L-L) | 50A | 75A | 100A | 150A | 200A | 300A |
頻率 | 47~63Hz |
效率 | 不低于90% |
功率因數 | 0.95 |
輸出參數 | GS30 | GS45 | GS60 | GS90 | GS120 | GS180 |
功率 | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA |
電壓 |
范圍(L-N) | 0~312Vac |
分辨率 | 0.1V |
精度 | 0.1% |
總諧波失真 | ＜0.2%(純阻性負載) |
負載調整率 | 0.2%FS |
電壓調整率 | 0.1%(輸入線電壓變化10%) |
電流 |
穩態電流/每相 | 32A | 48A | 64A | 96A | 128A | 192A |
峰值因數 | 2:1 |
分辨率 | 0.1A |
頻率 |
范圍 | 45Hz~65Hz |
分辨率 | 0.01Hz |
精度 | ±0.05% |
相位(3相模式) |
范圍 | 相位B/C相對于A有0.0~360.0°的偏角 |
精度 | ＜1.2°(@50Hz) |
其它 |
諧波及間諧波編輯 | 最高50次（后置變壓器最高25次） |
保護 | 過流 過溫 過載 短路 |
冷卻方式 | 強迫風冷 |
噪音 | 65dB |
運行環境 | 0~40℃ 20~80%RH(無凝露) |
選項
-RLC | 內置電子孤島選項 |
-RBI | 去除能量回收功能（單相交流） |
-V460 | 輸出電壓范圍460V L-N |
-V750 | 輸出電壓范圍750V L-N |
-MC | 定制電流范圍，聯系工廠 |
-MF | 定制頻率范圍，請聯系工廠 |
-IMP | 模擬電網線路阻抗額并網變壓器阻抗 |
-LVRT | 低電壓穿越（零電壓穿越），光伏逆變器測試 |
2 規格有變更，恕不另行通知
2 參數測試條件為：黃精溫度范圍25℃±5℃，阻性負載
2 支持更高功率定制
