產品介紹

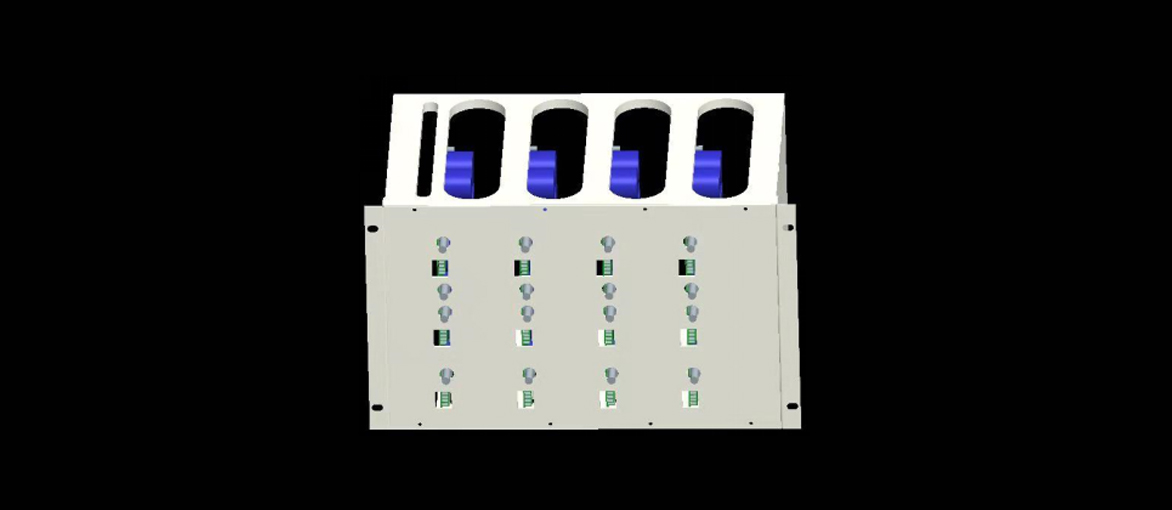

回旋管陽極電源模塊及控制系統的系統設計依賴電力電子技術的最新發展?；匦荜?yáng)極電源及控制系統的主電路拓?fù)洳捎?/span>AC/DC/DC結構?；匦荜?yáng)極電源模塊及控制系統電路主要由以下部分組成：預充電電路，三相多繞組整流變壓器，功率模塊串聯斬波電路，控制器等。
使用環境
n 海拔高度：海拔不超過1500m；
n 溫度：儲存環境溫度 -20℃～60℃，工作環境溫度 -5℃～40℃；
n 濕度：10%RH 至 90%RH (無凝露，濕球溫度計溫度: 40℃以下)
n 震動：抗地震能力按7級設防，地面抗震動能力≤0.5g；
n 防護：無較大灰塵、腐蝕或爆炸性氣體，無導電粉塵等；
n 安裝地點：室內。
技術參數
類別 | 項目 | 規格需求 |
交流輸入 | 工作電壓范圍 | AC 380V±15% 或其他電壓等級 |
工作頻率范圍 | 50/60±10%Hz |
接線方式 | A+B+C+N+PE |
直流輸出 | 電壓范圍 | DC 0-30kV，500V步進 |
電流范圍 | ≤100mA |
頻率范圍 | DC~5KHz |
功率 | ≤10kVA |
整機性能 | 負載模式 | CV、CP輸出模式 |
限流功能 | 0~Imax |
限壓功能 | 0~Vmax |
保護功能 | OCP、OVP、OPP、OTP、短路保護 |
轉換效率 | ≥90% |
整機噪音 | 不大于75dB |
操作方式 | 程控接口 | 485/LAN/光纖（可選） |
手動操作 | 觸摸屏或上位機 |
使用環境 | 絕緣電抗 | ≥DC1000V 20MΩ |
耐壓絕緣 | 絕緣電壓AC22kV等級（1min耐壓AC45kV） |
冷卻裝置 | 強迫風冷 |
單元調制工作下電壓超調 | 小于2% |
單元調制工作下脈沖上升時間 | 小于3μs |
單元調制工作下脈沖下降時間 | 小于5μs |
單元單脈沖工作下脈沖上升時間 | 10μs ---1ms（可調節，可更慢） |
單元單次脈沖輸出穩定度 | 優于0.5% |
單元保護時間（電流關斷時間） | 小于10μs |
單元調制工作下電流前后沿過沖 | 不大于電源額定電流50% |
擊穿限流電流值 | 3A（帶限流電感） |
輸出對輸入以及輸出對地絕緣耐壓 | 按30kVdc考慮 |
