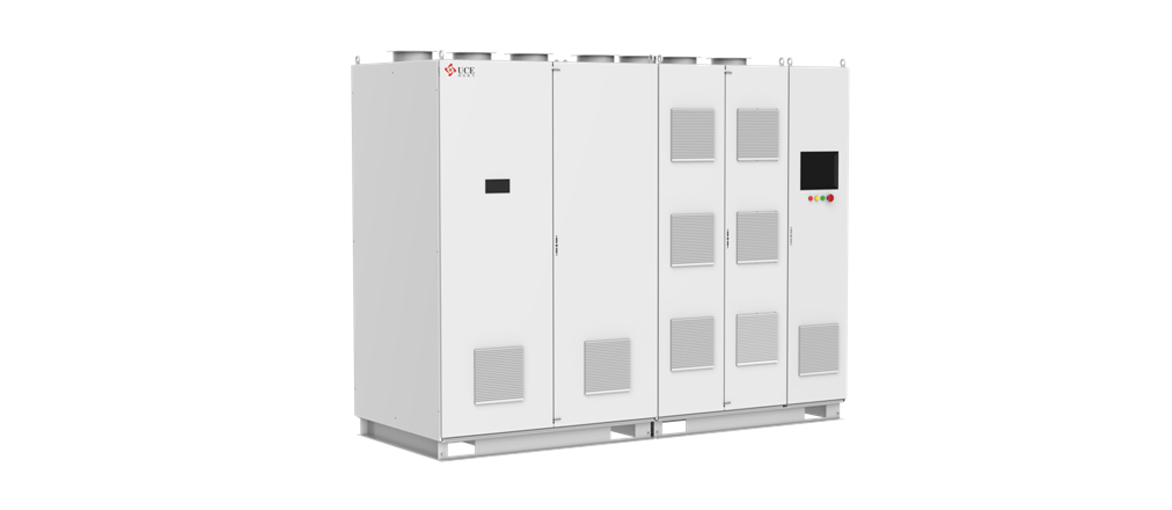

產品介紹
寬頻交直流（脈沖）電源具有大功率高頻交直流電流和電壓輸出能力，能夠提供頻率帶寬較寬的交直流電流波形，并且可多套電源協同合作
使用環境
n 海拔高度：海拔不超過1500m
n 溫度：存儲環境溫度-20℃~60℃；
n 工作環境溫度：-5℃~40℃；
n 濕度：不大于85%RH（無凝露）
n 地震烈度：7度，地面抗震動能力≤0.5g；
n 震動：f<10Hz時，振幅為0.3mm；10Hz安全系數：1.67；
n 雷暴日：＞90日/年
n 無較大灰塵，腐蝕或爆炸性氣體，導電粉塵等空氣污染的損害。
應用領域
n 軌道交通領域，可應用于鐵路的交直流單向供電測試電源等行業；
n 核物理領域，如HL-2M托馬克RMP線圈電源，快控電源等；
技術參數
輸入電壓 | AC400V/6kV/10kV±10% |
輸入頻率 | 50Hz/60Hz/100Hz±10% |
接線方式 | 3P+PE |
輸出電流范圍 | 0~5kA，0~10kA（脈沖電流），0~80kA（脈沖電流） |
輸出電壓范圍 | 0~5kV， |
交流輸出時的相數 | 單相/三相可選 |
頻率范圍 | 0~5kHz |
電源給定方式 | 包含預設給定波形和實時給定兩種方式 1）預設給定波形能實現100個點控制的任意預設波形 2）實時給定運行方式能實現任意波形 |
電流的正弦波畸變 | 小于0.5% |
輸出電流精度 | 優于0.2%FS |
輸出電流分辨率 | 優于0.5%FS |
直流電流平頂紋波 | 小于0.2%FS |
直流工況電流上升時間 | 不大于1ms（對純性負載） |
冷卻方式 | 風冷/水冷 |
通訊接口 | 485/LAN（可選） |
保護功能 | 1）過流保護 |
2）過壓保護 |
3）短路保護：負載電路配有熔斷器，短路自動卸載 |
4）溫度保護：負載溫度超過安全閥值時，自動卸載并報警； |
5）其它保護： 電源采取足夠的保護措施，保證運行及檢修，保護人員及設備的安全， 當電源在結束試驗后，保證電容器上的儲能可靠釋放。電源設計考慮多重保護， 并考慮控制保護失控的情況，電源的輸入應考慮真空開關。 |
其它 | 電源通過上位機遠程控制，電源可以與控制系統進行光纖通訊，并能夠接收外觸發信號控制輸出。 |
